CNC tokarilica s vodoravnim kosim ležajem – serija standardnih tokarilica s kosim tračnicama

◆ Značajke stroja

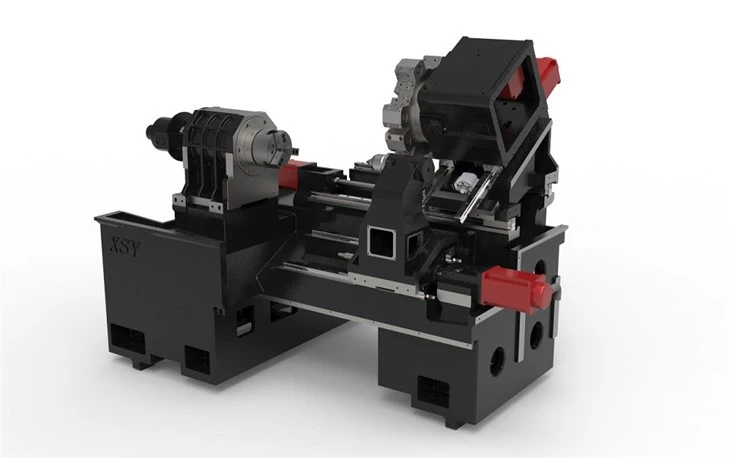

Dizajn kreveta optimiziran je analizom konačnih elemenata, sa širokom bazom i robusnom strukturom koja pruža iznimnu apsorpciju vibracija, visoku krutost, visoku čvrstoću i izvrsnu geometrijsku točnost. Struktura klizno sedla nagnuta pod kutom od 30 stupnjeva omogućuje rezanje bliže steznoj glavi, a odvojeni spremnik rashladne tekućine smanjuje toplinsku deformaciju, osiguravajući dugoročnu -stabilnost i visoku preciznost stroja. Ovaj CNC tokarski stroj s kosim krevetom ima unaprijed-postavljene položaje za ugradnju nosača na oba kraja kreveta, s opcijskim normalnim kliznim vratima ili pneumatskim kliznim vratima na krovnom prozoru, pružajući svojstvene uvjete za automatiziranu strojnu obradu.
Revolver za alate nudi brzu izmjenu alata, sposoban za dovršetak složene, visoke-teškoće i visoko{1}}precizne obrade dijelova u jednoj postavci, smanjujući pomoćno vrijeme obrade i poboljšavajući učinkovitost proizvodnje. Vodilice i kuglični vijci opremljeni su automatskim centraliziranim sustavom podmazivanja, koji opskrbljuje uljem svaku točku podmazivanja u određeno vrijeme i u određenoj količini. To osigurava ravnomjerno podmazivanje svih pokretnih površina, učinkovito smanjuje otpor trenja, poboljšava točnost kretanja i produljuje radni vijek vodilica i kugličnih vijaka.

◆ Standardna konfiguracija

Ne.	Sadržaj	Ne.	Sadržaj
1	CNC sustav	7	Izmjenjivač topline za električni ormar
2	Sklop vretena tipa rukavca-	8	Automatski transporter strugotine
3	Turret za servo alate	9	Hidraulička stezna glava i cilindar
4	Automatski centralizirani sustav podmazivanja	10	Nivelirajući vijci i jastučići
5	Hidraulički sustav	11	Hidraulički stražnji dio
6	Pumpa za vodu	-	-

◆ Izborna konfiguracija

Ne.	Sadržaj	Ne.	Sadržaj
1	Postavljač alata	2	Bar Feeder
3	Električni držač alata	-	-

CNC tokarski stroj s horizontalnim kosim ležajem XM-200/400L

product-1098-688

◆ Uvod u stroj

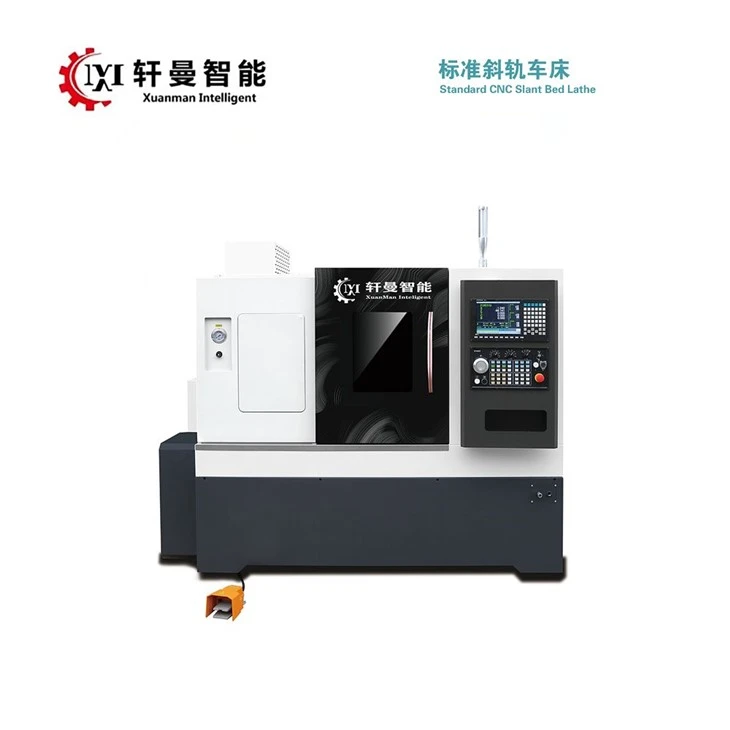

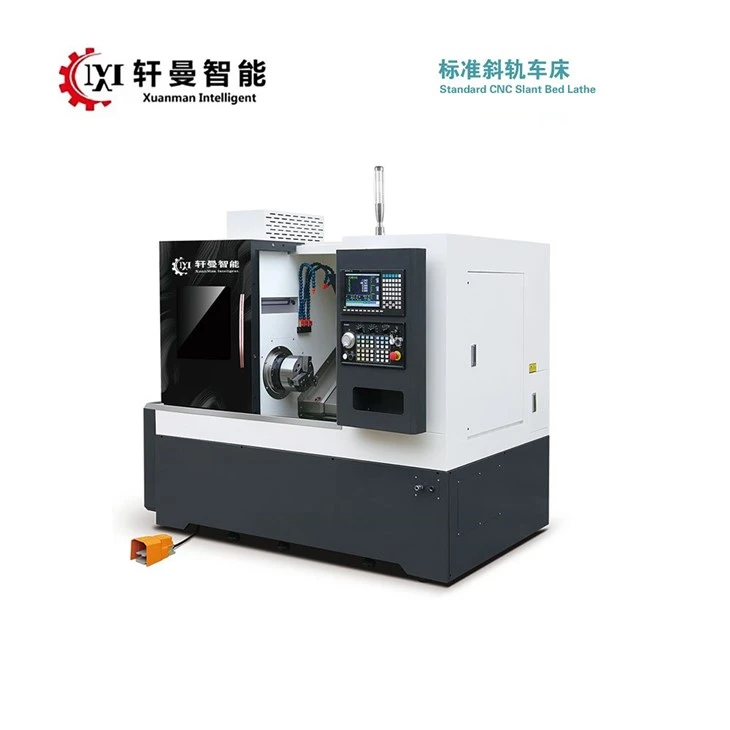

XM-200/400L CNC tokarski stroj s kosim krevetomje polu-zatvorena petlja CNC tokarilice s 2-osnim polugama, servo revolverom. Glavni stroj ima integriranu podlogu nagnutu pod kutom od 30 stupnjeva s tretmanom dvostrukog kaljenja, visoko precizne valjkaste linearne vodilice i pogon s kugličnim navojem, koji se odlikuje izvrsnim dinamičkim performansama, visokom preciznošću i velikom krutošću. Opremljen je potpuno zatvorenom zaštitom i neovisnim spremnikom za sakupljanje strugotine, pružajući izvrsne performanse uklanjanja strugotine.

◆ Značajke stroja

Ne.	komponenta	Značajke
1	Modularni dizajn	Integrirani mehanički, električni i hidraulički modularni dizajn s razumnim rasporedom, kompaktnom strukturom,-korisnički prilagođenim radom i lakim održavanjem.
2	Vodilice i kuglasti vijci	Usvaja prednapregnute visoko{0}}precizne valjkaste linearne vodilice i kuglaste vretene, uz veliku brzinu i visoku točnost obrade.
3	Vreteno	Sleeve-vrsta vretena visoke preciznosti, velike krutosti i dugog vijeka trajanja.
4	Uređaj za podmazivanje	Automatski centralizirani uređaj za podmazivanje s dovoljnim i pouzdanim podmazivanjem i automatskom kontrolom ciklusa podmazivanja.
5	Kontrolni sustav	Puno-kontrolni sustav s potpunim funkcijama i pouzdanom izvedbom.
6	Motor i vozač	-AC servo motor i pokretački program visokih performansi s velikom brzinom kretanja, velikom preciznošću pozicioniranja i stabilnom izvedbom.
7	Servo vretenasti motor	Opremljen servo motorom vretena od 7,5 KW, sa širokim rasponom brzine, bezstupanjskom promjenom brzine i konstantnom brzinom rezanja površine.
8	Chuck	8-inčna šuplja hidraulička stezna glava za praktičan i pouzdan utovar/istovar, smanjujući intenzitet rada.
9	Radna lampa	Vodootporna radna svjetiljka s optimalnim osvjetljenjem za područje obrade, meka svjetlost koja ne iritira oči operatera.
10	Sustav hlađenja	Vodena pumpa visokog-dizanja, velikog-protoka, velike{2}}snage za snažan učinak čišćenja strugotine i hlađenja.
11	Lanac pločasti transporter strugotine	Straga-postavljeni transporter strugotine s lančanom pločom s odvojenim spremnikom rashladne tekućine kako bi se izbjegla deformacija sloja uzrokovana toplinom strugotine. Stražnji-dizajn olakšava cjelokupni raspored i kombinirano uklanjanje strugotine s više-strojeva.
12	Dizajn zaštite	Potpuno zatvoren dizajn zaštite bez curenja vode ili ulja i atraktivnog izgleda.

◆ Modeli

Stavka/model	Jedinica	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Primjedbe
Raspon obrade
Maks. promjer ljuljačke preko kreveta	mm	Ø450	Ø420	Ø500	Ø700
Maks. promjer tokarenja	mm	Ø350	Ø310	Ø380	Ø530
Maks. promjer ljuljačke preko sedla	mm	Ø350	Ø310	Ø380	Ø600
Hod osi Z-	mm	400	480	550	620/1100/1600/2200/3200/4200
Hod osi X-	mm	250	220	220	270
Vreteno
Snaga motora vretena	kw	7.5/11	7.5/11	11/15	15/22, 22/30
Maks. brzina vretena	broj okretaja u minuti	4200	4200	4200	3000
Unutarnji konusni otvor vretena	-	metrički 100	metrički 100	metrički 100	metrički 100
Vretenasti nos	-	A2-6	A2-6	A2-6	A2-8
Promjer rupe-vretena	mm	Ø52	Ø52	Ø52	Ø76
hraniti se
X/Z brzi hod	m/min	24/24	24/24	24/24	20/20
Vodilice	-	35 valjkasta linearna tračnica	35 valjkasta linearna tračnica	45 kuglasta tračnica	45 kotrljajuća tračnica
X/Z servo motor	N.m	10/10	10/10	11.5/11.5	22/22
Kupola
Broj alatnih stanica	Ne.	8/12	8/12	8/12	8/12
Standardna OD veličina alata	mm	25×25	25×25	32×32	32×32
ID veličina alata	mm	32	32	32	40
Točnost ponavljanja pozicioniranja kupole	mm	0.003	0.003	0.003	0.003
Promjena alata i vrijeme stezanja (susjedni alati)	s	1.2	1.2	1.2	1.2
Stezanje
Cilindar i stezna glava	inč	Stezna glava sa šupljim cilindrom od 8" (standardna)	Stezna glava sa šupljim cilindrom od 8" (standardna)	Stezna glava sa šupljim cilindrom od 8" (standardna)	Stezna glava sa šupljim cilindrom od 10" (standardna)
Konjica
Promjer rukavca	mm	-	Ø80	Ø80	Ø90
Potez rukava	mm	-	90	90	90
Otvor za konus rukava	-	-	Morse 4#	Morse 5#	Morse 5#
Vrsta konja	-	-	Servo	Servo	Servo
Hidraulički i sustav podmazivanja
Hidraulički sustav	-	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=50L/min
Sustav podmazivanja	-	P=0.8MPa, Q=150mL/min	P=0.8MPa, Q=150mL/min	P=0.8MPa, Q=150mL/min	P=0.8MPa, Q=150mL/min
Točnost
X/Z točnost pozicioniranja	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
X/Z ponavljanje točnosti pozicioniranja	mm	0.003	0.003	0.003	0.003/±0.004
Ukupne dimenzije
Duljina stroja	mm	2250	2600	3700	3900/4300/4800/5500/6500/8000
Širina stroja	mm	1530	1600	1700	2000
Visina stroja	mm	1950	1700	1800	2250
Težina stroja	kg	2850	4500	5350	6000/7500/8500/10000/12000/15000
Stavka/model	Jedinica	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Primjedbe

◆ Usluge tvrtke

Usluga pretprodaje-

Proizvodimo alatne strojeve i pružamo cjelovita tehnološka rješenja rezanja. Nudimo-usluge na jednom mjestu uključujući odabir opreme, planiranje procesa, dizajn alata i raspored automatske linije strojne obrade.

Usluga nakon-prodaje

Pridržavajući se načela kupca-prvo, pružamo 24-satnu online podršku za rješavanje problema i odgovore nakon-prodaje. Za probleme koje nije moguće riješiti telefonom, potvrdit ćemo vrijeme dolaska službe na licu mjesta u roku od 24 sata.
